產品簡介
JLT-SVG靜止無功發生器，是本公司自主開發研制的具有高性價比新型有源動態無功補償裝置。該裝置能對無功功率、諧波以及三相不平衡進 行實時跟蹤補償,從而為電網或用電負荷提供快速動態無功補償和諧波濾除，可有效提高電網電壓暫態穩定性、抑制母線電壓閃變、補償不平衡負荷、濾除負荷諧波及提高負荷功率因數，可廣泛應用于石油化工、冶金、 電力、煤炭、電氣化鐵路、風電廠等含有沖擊性負荷和大容量電動機的工業領域。
技術特點
響應速度更快
SVG響應時間：＜10mso
傳統SVC響應時間：＞20ms (太快可能引起電抗和電容器產生振蕩)。
SVG可在10ms內從額定容性無功功率補償?shù)筋~定感性無功功率補償?shù)臒o沖擊轉換，適應高速變化的負荷。
電壓閃變抑制能力強
SVC對電壓閃變的抑制最大可達2 : 1 , SVG對電壓閃變的抑制可以達到 5 : 1。SVC受到響應速度的限制，其抑制電壓閃變的能力不會隨補償容
量的增加而增加。而SVG由于響應速度極快，增大裝置容量可以繼續提 高抑制電壓閃變的能力。
運行范圍更寬
SVG輸出電流不依賴于電壓，表現為恒流源特性，能夠在額定感性到額 定容性的范圍內工作，具有更寬的運行范圍。而SVC是阻抗型補償，輸出電流和電壓成線性關系。因此系統電壓變低時，同容量SVG可以比 SVC提供更大的補償容量,電壓電流特性如圖所示:
補償功能多樣化
JLT-SVG不僅具有快速補償系統無功功率的目的，還能夠根據用戶實際 需要,對負荷諧波電流、負序電流等電能質量問題進行綜合補償。
低開關紋波輸出特性

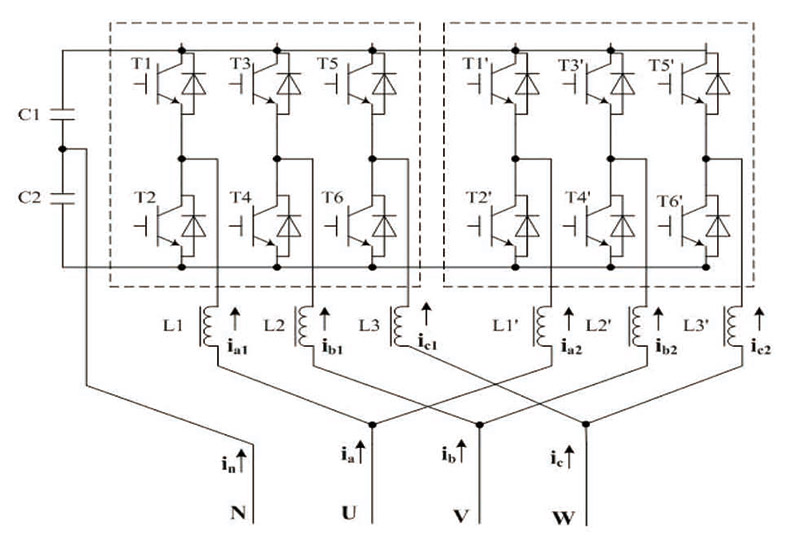

JLT-SVG用兩個相同的三相全橋逆變器并聯，提高了設備容量；同時 IGBT驅動采用具有山大華天專利的PWM開關紋波交錯對消技術，大大 降低了輸出紋波，電路圖見圖4。
工作原理
JLT-SVG——靜止無功發生器(Static VarGenerator,簡稱 SVG ,又稱STATCOM )是當今無功補償領域新技術的代表， 屬于靈活柔性交流輸電系統(FACTS )的重要組成部分。SVG并 聯于電網中，相當于一個可控的無功電流源，其無功電流可以快速地跟隨負荷無功電流的變化而變化，自動補償電網系統所需無功功率，同時濾除系統中的諧波，對電網無功功率、諧波實現動 態無級補償。
JLT-SVG利用可關斷大功率電力電子器件(如IGBT )組成自 換相橋式電路，經過電抗器并聯在電網上,適當?shù)卣{節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償?shù)哪康摹?/p>

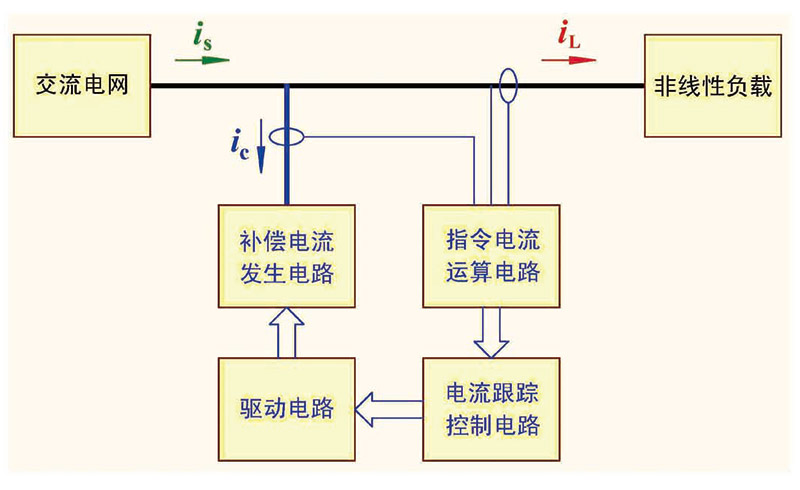

如圖所示，SVG由指令電流運算電路和補償電流發生電路兩個主要部分組成。指令電流運算電路實時監視負載電流，并將模擬電流信號轉換為數字信號,送入高速數字信號處理器(DSP )對信號進行處理,將基波無功電流和諧波電流提取，得到指令電流，并通過電流跟蹤控制電路和驅動電路，以脈寬調制(PWM )信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT或IPM功率模塊，生成反向等值補償電流注入電網，從而實現對負載無功電流和諧波電流的動態、快速、徹底治理。
性能特點
更高效率、更低損耗
紋波交錯對消變流器專利技術，輸出電壓、電流諧波畸變率低，諧波損耗小,系統損耗??；
多DSP協同控制，控制精度高、速度快；
更多功能、更多模式
無功諧波綜合補償,滿足各種配電系統補償需求；
可設定的諧波分次補償功能；
平衡補償功能，可平衡各相之間的負載電流；
RS-485、RS-232. TCP/IP接口，標準MODBUS RTU通訊協議，及計算機遠程監控功能。
更加穩定、更高可靠
光纖驅動，安全、可靠、抗干擾能力強；
多重保護功能，嚴格熱設計,確保系統運行安全可靠；
先進控制算法,適應各種復雜現場穩定運行； 數字化控制,中文液晶顯示；
故障自診斷功能；
■歷史事件記錄功能。
更高功率密度、更易安裝維護
控制系統、功率單元采用模塊化設計，功率密度高，安裝維護方便； 可以多機并聯運行，滿足各種補償容量需求；
輸出容量滿載后自動限流，無過載之憂；
可選擇的源電流和負載電流檢測方式，便于現場安裝。
主要功能
(1) 維持受電端電壓，加強系統電壓穩定性
對于負荷中心而言，由于負載容量大，又沒有大型的無功電源支撐，因此容易造成電網電壓偏低甚至發生電壓崩潰的穩定事故。而SVG具有快速的無功功率調節能力，可以維持負荷側電壓，提高負荷側供電系統的電壓穩定性。
(2) 補償系統無功功率，提高功率因數，降低線損，節能降耗
電力系統中的大量負荷，如異步電動機、電弧爐、軋機以及大容量的整流設備等，在運行中需要大量的無功；同時，輸配電網絡中的變壓器、線路阻抗 等也會產生一定的無功，導致系統功率因數降低。
對電力系統而言，負荷的低功率因數會增加供電線路的能量損耗和電壓降落，降低了電壓質量。同時,無功也會導致發電、輸電、供電設備的利用率降 低；對于電力用戶而言，低功率因數會增加電斐支出，加大生產成本。
(3 )抑制電壓波動和閃變
電壓波動和閃變主要是負荷的急劇變化弓I起的。負荷的急劇變化會導致電流的劇烈波動，從而引起受電端電網電壓閃變。引起電壓閃變的典型負荷有電 弧爐、軋鋼機、電力機車等。
SVG能夠快速地提供變化的無功電流，以補償負荷變化弓I起的電壓波動和閃變現象。
目前，抑制電壓波動和閃變的主要設備是SVG。
(4) 濾除諧波
配電網中存在著大量的非線性負荷，典型負載如變頻器、密煉機、提升機和電弧爐等。它們的存在導致電網中含有大量的諧波，電壓、電流波形發生畸 變，用電設備故障率增加，供配電系統損耗增加，甚至發生電網諧振,導致跳閘事故。HTSVG可以產生等值反向的補償電流濾除電網中的諧波，補償容量最大值為裝置容量的30%。
(5) 抑制三相不平衡
配電網中存在著大量的三相不平衡負載，典型的如電力機車牽引負荷和交流電弧爐等。同時，線路、變壓器等輸配電設備三相阻抗的不平衡也會導致電 壓不平衡問題的產生。
HTSVG能夠快速地補償由于負載不平衡所產生的負序電流，始終保證流入電網的三相電流平衡，大大提高供電能質量。
規格型號

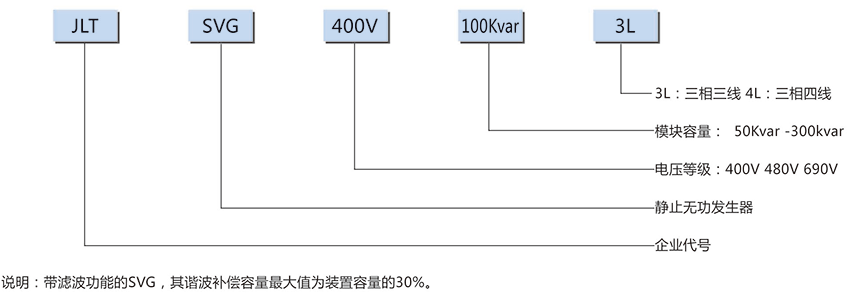

JLT-SVG型號說明

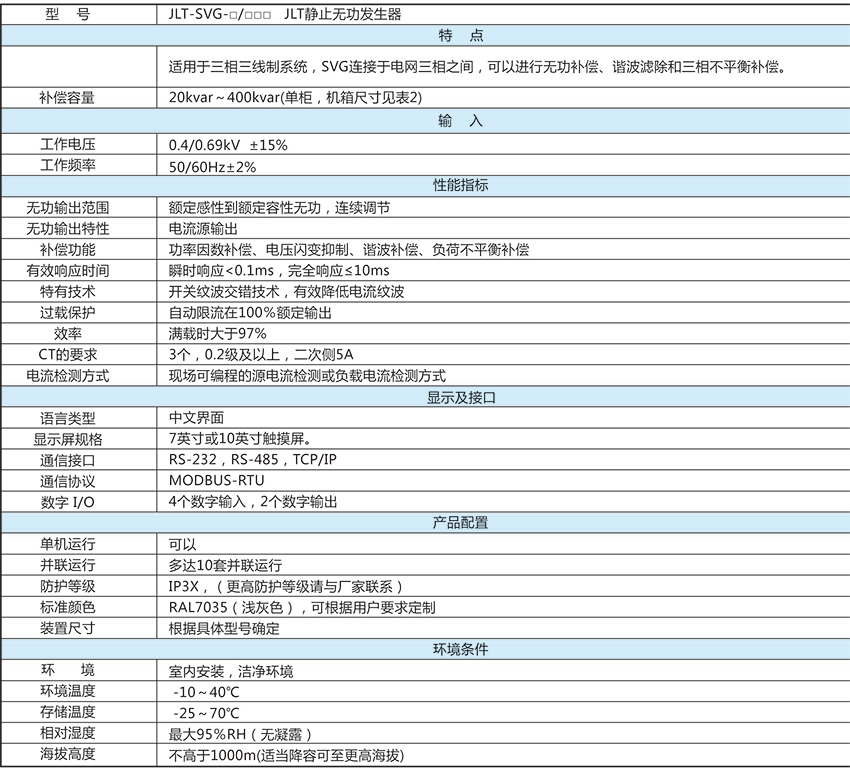

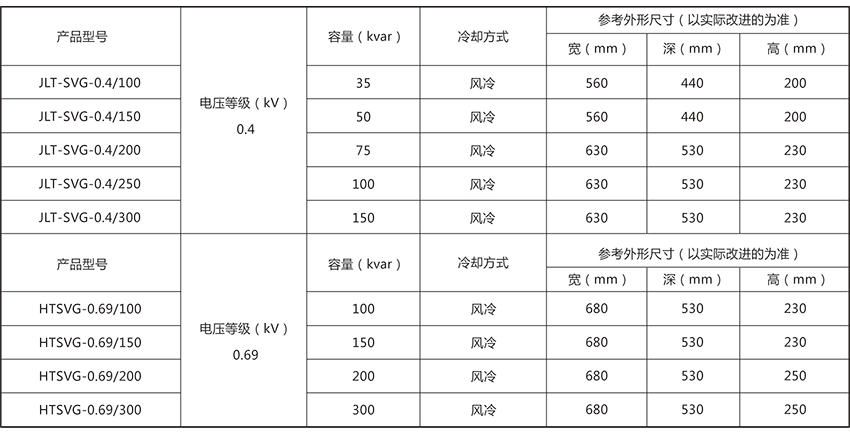

技術參數
